SF6 GAZLI ÜRÜNLER

SF6 gazlı ürünlerin yüksek performansı ve güvenilirliği, SF6 gazının etken özelliklerinin sonucu olduğu gibi, 30 yılı aşkın tecrübe ve birikimimiz ile güvence altındadır.


VAKUM TÜPÜ

Türkiye’nin ilk vakum şişesi

İleri teknoloji ürünü olan vakum şişelerinin üretimi 1000 sınıfı Temiz Oda içerisinde gerçekleştirilmektedir.


VAKUM DEVRE KESİCİ

BATEL Vakum devre kesicisi; Türkiye'de kendi vakum şişesini kullanarak üretilen tamamiyle yerli ilk vakum devre kesicisidir.

SF6 GAZLI ÜRÜNLER

BGK TİPİ SF6
GAZLI DEVRE KESİCİ

12-24-36 kV

i6mage
BNA TİPİ SF6
GAZLI AYIRICI

12-24-36 kV

6image
BYA TİPİ SF6
GAZLI YÜK AYIRICI

12-24-36 kV

BGK TİPİ SF6
GAZLI DEVRE KESİCİ

GENEL ÖZELLİKLER

BGK tipi SF6 gazlı devre kesiciler yükksek seviyede güvenliği ve güvenilirliği, uygulanan SF6 gazı ark kesme tekniği ve BATEL'in orta ve yüksek gerilim şalt cihazları üretimindeki 35 yılı aşan tecrübesi ile sağlarlar.

Bu özellikleri ile BGK tipi devre kesicileri, elektrik dağıtım sistemlerinde enerjinin devamlılığını ve emre amadeliğini garanti ederler. Tüm bu özellikleri sonucu daha uzun işletme dayanımı ve daha az bakım gereksinimi gerçekleştirirlir.

Epoksi izoleli 3 adet kutup muhafazası SF6 gazı ile doldurulmuş olup sızdırmazlıkları ömür boyu garanti edilmişlerdir.

Gaz dolu kutup epoksi muhafazalarının patlamaya karşı güvenilirliği, alt kapak üzerinde bulunan emniyet membranı ile sağlanmıştır.

Kumanda mekanizması, levye kullanılarak el ile veya motor ile kurulabilir. Kurulmuş mekanizma kapama ve açma için birikmiş enerjiye sahiptir. Kapama ve açma işlemleri yakından butonlar ile veya uzaktan bobinler ile yapılabilir.

BGK tipi devre kesicilerin önden ve yandan mekanizmalı seçenekleri vardır.

AÇIK ve KAPALI pozisyonları için 4NA + 4 NK veya 6NA + 6 NK yardımcı kontak seçenekleri opsiyonel olarak seçilebilir.

TEKNİK ÖZELLİKLER
ve ÜRÜN FÖYÜ


BGK

24 kV

GAZLI DEVRE KESİCİ


BGK

36 kV

GAZLI DEVRE KESİCİ

BNA TİPİ SF6
GAZLI AYIRICI

GENEL ÖZELLİKLER

Ayırıcı ana devre kontakları, 1.5 bar SF6 gazı doldurulmuş ve ömür boyu gaz sızdırmazlığı garanti edilen epoksi reçine döküm gövde içerisindedir.

Ana devre kontakları, "Açık" ve "Kapalı" şeklindeki iki konumundan sadece birinde bulunabilir.

Topraklama ayırıcısı epoksi gövdenin dışında yer almakta olup, pozisyonu kullanıcı tarafından doğrudan, emniyetli ve güvenilir şekilde göz ile izlenebilir. Topraklama ayırıcısı ile ana devre kontakları arasında güvenli çalışmayı sağlayan mekanik kilitleme düzeni vardır.

Gaz dolu epoksi gövdenin patlamaya karşı güvenilirliği, arka tarafında bulunan emniyet membranı ile sağlanmıştır.

Ana devre kontaklarının ve topraklama ayırıcısının kunumlarını belirten yardımcı kontak seçenekleri vardır.

Değişik amaçlar için kullanılabilecek anahtarlı mekanik kilit sistem seçenekleri yapılabilmektedir.

TEKNİK ÖZELLİKLER
ve ÜRÜN FÖYÜ


BNA

36 kV

630-1250A AYIRICI


BNA

12-24 kV

630-1250A AYIRICI

BYA TİPİ SF6
GAZLI YÜK AYIRICI

GENEL ÖZELLİKLER

BYA tipi yük ayırıcıları "anahtarlama - ayırma" özelliklerini sağlarlar.

Ayırıcı ana devre kontakları, 1.5 bar SF6 gazı doldurulmuş ve ömür boyu gaz sızdırmazlığı garanti edilen epoksi döküm gövde içerisindedir.

Ana devre kontakları, "Açık" ve "Kapalı" şeklindeki iki konumundan sadece birinde bulunabilir.

Topraklama ayırıcısı epoksi gövdenin dışında yer almakta olup, pozisyonu kullanıcı tarafından doğrudan, emniyetli ve güvenilir şekilde göz ile izlenebilir. Topraklama ayırıcısı ile ana devre kontakları arasında güvenli çalışmayı sağlayan mekanik kilitleme düzeni vardır.

Gaz dolu epoksi gövdenin patlamaya karşı güvenilirliği, arka tarafında bulunan emniyet membranı ile sağlanmıştır.

Ana devre kontaklarının ve topraklama ayırıcısının kunumlarını belirten yardımcı kontak seçenekleri vardır.

Kumanda mekanizması, levye kullanılarak el ile veya seçenek olarak motor ile kurulabilir. Kurulmuş mekanizma kapama ve açma için birikmiş enerjiye sahiptir.

Kapama ve açma işlemleri yakından butonlar ile veya uzaktan bobinler ile yapılabilir.

Koruma amaçlı sigorta atma pimi ile açtırma sistemi uygulanabilir.

Değişik amaçlar için kullanılabilecek anahtarlı mekanik kilit sistem seçenekleri yapılabilmektedir.

TEKNİK ÖZELLİKLER
ve ÜRÜN FÖYÜ


BYA

36 kV

630 A YÜK AYIRICI


BYA

12-24 kV

630 A YÜK AYIRICI

BVI TİPİ
VAKUM TÜPÜ

GENEL ÖZELLİKLER

BATEL Vakum Tüpü; RMF (Radial Magnetic Field) tipi özel kontak tasarımı ile arıza akımlarını güvenilir ve emniyetli şekilde art arda kesebilmektedir. Bu özel kontak tasarımı ile oluşturulan elektromanyetik alan sayesinde oluşan ark kolonları kısa sürede kesme ortamından uzaklaştırılmaktadır. Toz metal teknolojisi ile üretilen kontaklar, kontak aşınmasını azaltmakta ve kontak ömürlerini uzatmaktadır. Artan kontak ömrü ile vakum devre kesicileri, kısa devre akımını 100 defa kesebilmektedir.

Kesme ortamından uzaklaştırılan metal buharı ise vakum tüpü içine yerleştirilen metal ekran ve metal süzgeçlerde yoğunlaştırılmaktadır. Anma akımlarının taşınması ve kesilmesi ile kısa devre akımlarının kesilmesi sırasında yüksek performans sağlayan BATEL Vakum Tüpleri, yüksek sayıda güvenilir anahtarlama yeteneğine sahiptir. Yerli üretim katkı payının yarattığı uygun ürün fiyatları ile vakum devre kesicisi maliyetlerini de en aza indirmek konusunda çözüm ortağınızdır.

ISO9001-2000 kalite standartları çerçevesinde, IEC 62271-100 standartlarına uygun olarak BATEL Vakum Tüpleri kullanılarak üretilen vakum devre kesiscisi için uluslararası Akredite laboratuvarda (ICMET- Romanya) yapılan elektriksel tip teslerden başarıyla geçilerek uygunluk belgesi alınmıştır.

TEKNİK ÖZELLİKLER
ve ÜRÜN FÖYÜ


BVI



VAKUM TÜPÜ


BVK TİPİ
VAKUM DEVRE KESİCİ

GENEL ÖZELLİKLER

BVK tipi vakum devre kesiciler yükksek seviyede güvenliği ve güvenilirliği, uygulanan vakum ortamında ark kesme tekniği ve BATEL'in orta ve yüksek gerilim şalt cihazları üretimindeki 35 yılı aşan tecrübesi ile sağlarlar.

Bu özellikleri ile BVK tipi devre kesicileri, elektrik dağıtım sistemlerinde enerjinin devamlılığını ve emre amadeliğini garanti ederler. Tüm bu özellikleri sonucu daha uzun işletme dayanımı ve daha az bakım gereksinimi gerçekleştirirlir.

Epoksi izoleli 3 adet kutup muhafazası vakum kesme tüpünü ve orta gerilim bağlantı terminallerini içerir.

Kumanda mekanizması, levye kullanılarak el ile veya motor ile kurulabilir. Kurulmuş mekanizma kapama ve açma için birikmiş enerjiye sahiptir. Kapama ve açma işlemleri yakından butonlar ile veya uzaktan bobinler ile yapılabilir.

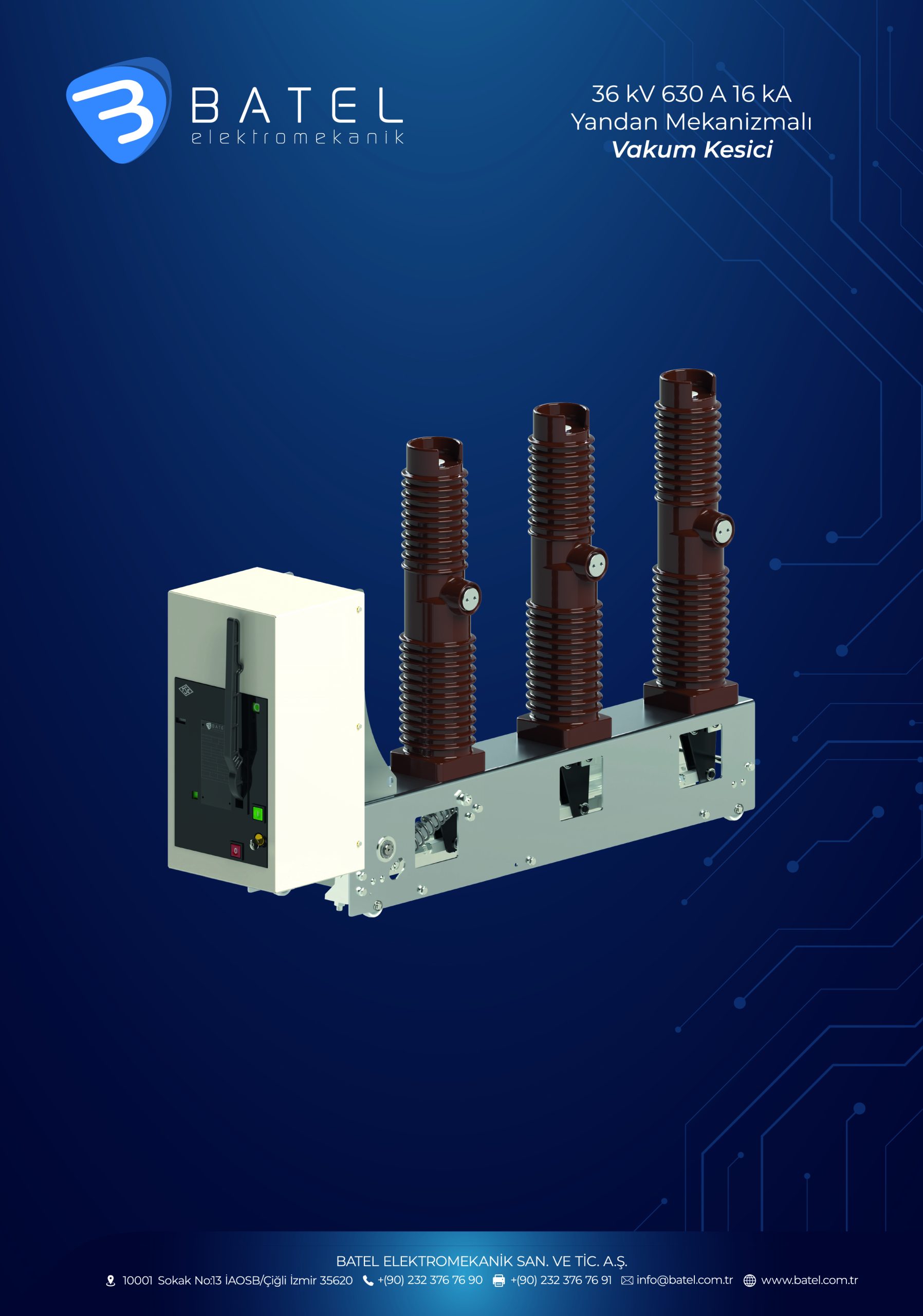

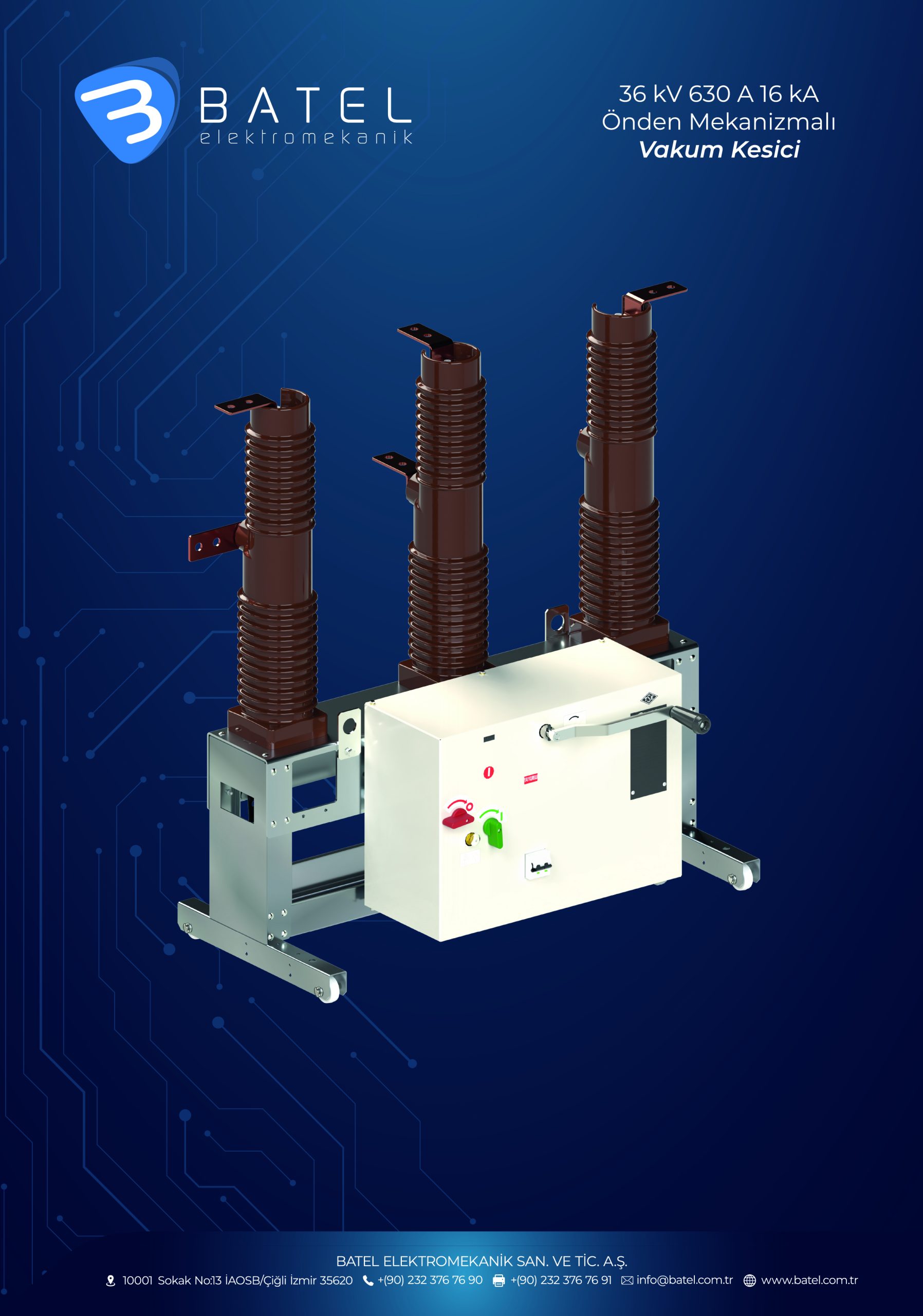

BVK tipi devre kesicilerin önden ve yandan mekanizmalı seçenekleri vardır.

AÇIK ve KAPALI pozisyonları için 4NA + 4 NK veya 6NA + 6 NK yardımcı kontak seçenekleri opsiyonel olarak seçilebilir.

Açma/Kapama bobinleri ve kurma motoru seçenekleri:Besleme gerilimleri 24 V DC - 48 V DC - 110 V DC - 220 V AC

TEKNİK ÖZELLİKLER
ve ÜRÜN FÖYÜ


BVK

12-24-36 kV

DEVRE KESİCİ

Hakkımızda

Batel Elektromekanik Sanayi ve Ticaret A.Ş. Elektromekanik sektöründe 35 yıldan uzun bir süredir hizmet veren, alanında uzman bir ekip tarafından 1991 yılında Izmir'de kurulmuştur. 4500 metrekare kapalı alana yayılan tesislerinde ulusal elektromekanik sektöründe kurumsallaşmış ve tartışılmaz bir kalite algısı yaratan firmamız; geride bıraktığı yıllarda alanında pek çok başarıya imza atmanın yanı sıra küresel teknolojik gelişmeleri yakından takip ederek ulusal sektörde öncü bir firma haline gelmiştir.

Sahip olunan bu bilgi birikimi ile özellikle OG devre kesicileri üzerinde TUBİTAK ve TTGV ile yaptığımız çalışmalar sonucunda 2008 yılında Türkiye'de bir ilke imza atarak Vakum Tüpü projesi geliştirilmiştir.

Ulusal elektromekanik sektörüne daha kaliteli ve daha ekonomik ürünler sunma konusundaki hedeflerimizi daha da yukarılara çıkarmaya çalışırken, sahip olduğumuz en büyük güç; ülkemize ve ulusumuza karşı sorumluluklarımızı yerine getirebilmek amacıyla, kurucu ortak, yönetici ve çalışanlar olarak bilgi paylaşımı yanısıra emek ve amaç birliği ile gerçekleştirdiğimiz başarıların verdiği güven olmuştur.

Doğru, sağlam ve güvenilir yatırımlarla daha da büyümek, kaliteli ürünler ve yeterli ürün çeşitliliği ile ulusal ve uluslararası pazarda rekabet gücümüzü arttırmak, pazardaki yarının gereksinimlerini bugünden öngörmek suretiyle en iyi şekilde karşılamak şeklinde özetleyebileceğimiz hedeflerimizi gerçekleştirmek; BATEL kurucuları ve tüm çalışanlarının ortak görüşü ve amacıdır.
